Гарпуны

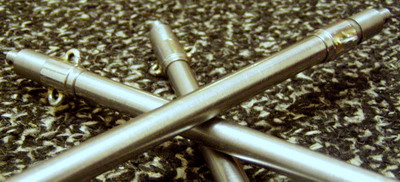

Прочные правильные каленые гарпуны из нержавейки (40Х13) почти на все виды ружей. Диаметры стандартные 9мм, 8,2мм, 8мм и можно промежуточные. Испытаны многими охотниками и производителями ружей с 2000 года.

Цена на гарпун складывается после окончательного заказа, например:

Заготовка с термообработкой + шлифовка 65см х Ф8 мм - 98,5 грн.

Отверстие поперечное под флажок Ф2мм - 10 грн.

Проточка хвостовика и резьбы как под "зелинку" - 20 грн.

Втулка накручивающаяся на хвостовик - 10 грн.

Всего: 175,5 грн. (это пример цены). На Ваш гарпун цена оределится при заказе.

Оборудование: печь вертикальной закалки, бесцентрошлифовальный станок, токарный станок, фрезерный станок, и т.д.

Изготавливаю гарпуны либо по эскизам заказчика, либо по образцу уже существующего гарпуна, либо по данным ружья.

Вы можете полностью виртуально сформировать свой гарпун, узнать его цену, и заказать.

Используя эскизы, ответьте на все вопросы (указывайте размеры в миллиметрах):

1. Полная длинна гарпуна без учета прикручивающихся частей, если они есть (наконечник, хвостовик) - В1.

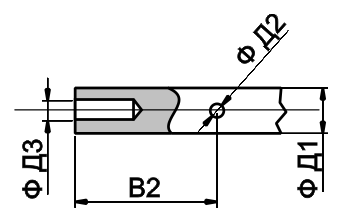

2. Длинна от кончика гарпуна до отверстия под флажок - В2.

Рис.1.

5. Углы заточки наконечника (один или два), при круглой заточке. Заточка треугольником, квадратом, зубилом или другая, оговаривается отдельно.

6. Диаметр отверстия под твердосплавную вставку - ФД3.

Рис.2.

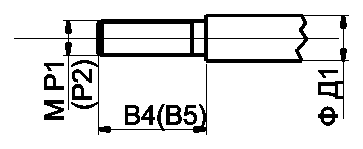

7. Длинна резьбовой части для наконечника - В4, если под хвостовик - В5.

Рис.3.

8. Резьба под наконечник - МР1, если на хвостовике - МР2 .

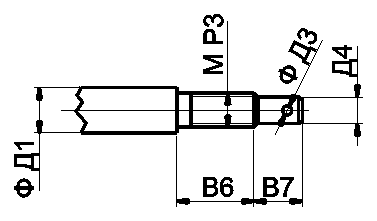

9. Резьба для накручивания упорной втулки на хвостовике - МР3.

Рис.4.

10. Длинна места под упорную втулку на хвостовике - В6.

12. Диамерт хвостика, входящего в поршень - ФД4.

13. Диаметр отверстия в хвостике под уплотняющую резинку - ФД3.

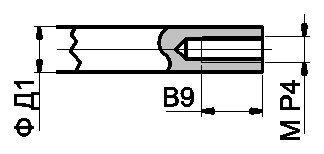

14. Диаметр резьбы под вкручивающийся хвостовик - МР4.

Рис.5.

15. Глубина резьбы под вкручивающийся хвостовик - В9.

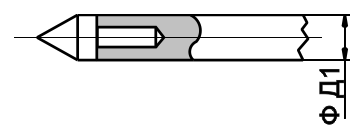

16. На рисунке 6 вариант исполнения твердосплавного наконечника.

Рис.6.

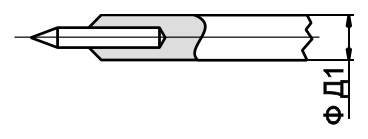

17. На рисунке 7 другой вариант исполнения твердосплавного наконечника.

Рис.7.

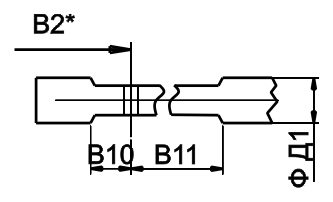

18. Размеры В10 и В11 определяют расположение шлица под флажок, относительно отверстия под флажок.

Рис.8.

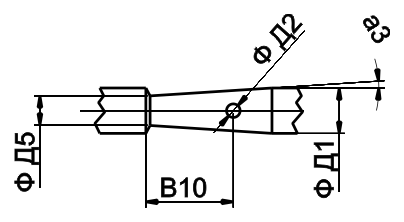

19. Диаметр ФД5 и угол а3 определяют размеры конусной проточки под флажок.

Рис.9.

Цены ориентировочно в прайсе (от 100 до 200 грн), в зависимости от комплектации. Пишите на мыло ответы на все вопросы (по тем размерам которые есть) и количество (для скидок). Я посчитаю сумму заказа и сроки изготовления.

При общении можно ссылаться на рисунки и обозначения размеров.
